手动球阀
BQ41F法兰保温球阀
产品简介
News Center
新闻中心产品型号：BQ41F，BQ41H
公称通径：DN20～DN200
公称压力：1.6Mpa～6.4Mpa
适用温度：-29～180ºC～550ºC
阀体材质：铸钢、不锈钢
适用介质：易凝固、易结晶流体
结构形式：球形
连接方式：法兰、对夹
驱动方式：手动、电动、气动
制造标准：国标GB、德国DIN、美国API、ANSI
应用范围：用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 夹套 | 25 | A105 | 5 | 球体 | ||
| 2 | 阀座 | WCB | A216-WCB | 6 | 阀杆 | 1Cr13 | A247-410 |
| 3 | 阀体 | 1Cr18Ni9Ti | SS304 | 7 | 填料 | 柔性石墨 | |
| 4 | 密封圈 | PTFE、对位聚苯 | 8 | 填料压盖 | WCB | A216-WCB | |
| 设计标准 | ASMEB16.34GB/T12224 |
| 结构长度 | ASMEB16.10GB/T12221 |
| 连接法兰 | ASMEB16.34JB/T79 |
| 驱动方式 | 手动、电动、气动 |
| 试验和检验 | JB/T9092 API 598 |
| 适用介质 | 重油、胶类等易凝固介质 |

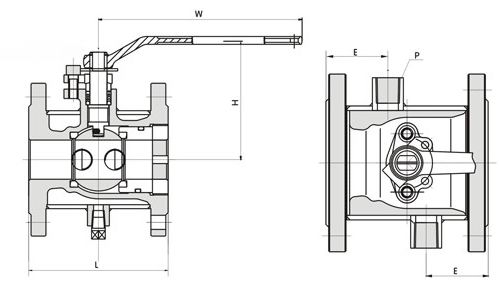

| 公称通径 (DN) | b | L | D | E | Q | H | W | 管螺纹 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 11/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | G3/4″ |
| 40 | 11/2″ | 38 | 165 | 65 | 21/2″ | 63.5 | 181 | 125 | 250 | G3/4″ |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | G3/4″ |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | G3/4″ |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | G3/4″ |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | G3/4″ |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | G3/4″ |
