气动球阀

气动卫生级球阀

产品简介

气动卫生级球阀 产品说明阀门型号:Q681F通径规格:DN15~DN100结构形式:浮动直通式阀体材料:不锈钢304、不锈钢316、不锈钢316L公称压力:PN

产品型号:
浏览次数:
详细介绍在线留言
  • 气动卫生级球阀 产品说明

阀门型号:Q681F

通径规格:DN15~DN100

结构形式:浮动直通式

阀体材料:不锈钢304、不锈钢316、不锈钢316L

公称压力:PN10

适用温度:≤180℃

应用范围:食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业


  • 气动卫生级球阀 设计标准

 设计制造

GBT/12238

结构长度

Gb12221

压力温度

GB/T13927

试验检验

GB13927


  • 气动卫生级球阀 性能参数

AT、GT、ST气动执行机构技术参数

阀   体   参   数

类   型

双作用活塞式、弹簧复位式

公称通径

15~102mm

气源压力

双作用:2-8bar/单作用:4-8bar

公称压力

PN1.0MPa

输出力矩

双作用:4N·M~10560N·M

阀轴材质

不锈钢

单作用:7N·M~2668N·M

阀体材质

304/316/316L不锈钢

工作温度

常温型:-20℃~80℃(丁腈橡胶O型圈)

球体材质

304/316/316L不锈钢

高温型:-20℃~160℃(氟橡胶O型圈)

阀座密封

PTFE

动作范围

0~90°±5°

温   度

PTFE≤180℃

接口螺纹

GTD40~GTD83/ATD50~ATD88    G1/8″

连接方式

快装式、焊接式、螺纹式

GTD110~GTD350/ATD100~200   G1/4″

适用介质

啤酒、葡萄酒、生物工程、食品、饮等

阀位信号

定位器:4~20mA/回信器:全开全关信号

特   点

卫生,密封好、使用时间长


  • 气动卫生级球阀 外形尺寸

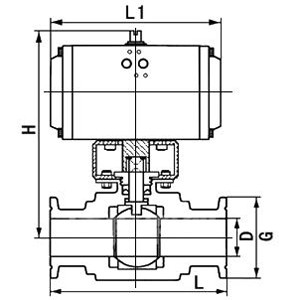

                                                                                           气动卫生级球阀(图1)

通径Ø

G

L1

L

D

H

15

34

130

100

12.7

152

20

50.5

130

100

17.2

156

25

50.5

140

120

25

180

32

50.5

140

130

31.8

208

38

50.5

140

150

35.6

218

51

64

170

200

48.6

226

63

77.5

186

210

60.3

240

76

91

186

220

72.9

286

89

106

225

260

88.9

298

102

119

254

320

101.6

336
