J41H法兰截止阀

产品简介

J41H法兰截止阀产品说明型号：J41H,J41W公称压力：PN1.6～16.0Mpa工作温度：-29～550℃应用范围：石油、化工、制药、化肥、电力行业等适

产品型号：J41H

浏览次数：

产品咨询 0510-83121633

product

产品展示

tel-phone

0510-83121633

查看全部

News Center

新闻中心

详细介绍在线留言

J41H法兰截止阀产品说明

型号：J41H,J41W

公称压力：PN1.6～16.0Mpa

工作温度：-29～550℃

应用范围：石油、化工、制药、化肥、电力行业等

适用介质：水、油品、蒸汽、酸性介质等

操作方式有：手动、齿轮传动、电动、气动等

J41H法兰截止阀执行标准

1、设计规范：GB/T 1223。

2、结构长度：GB/T 12221。

3、法兰连接：JB/T 79。

4、试验与检验：JB/T 9002。

5、产品标识：GB/T 12220。

6、供货规范：JB/T 7928

J41H法兰截止阀压力试验

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验	0.5-0.7

J41H法兰截止阀零部件材料

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

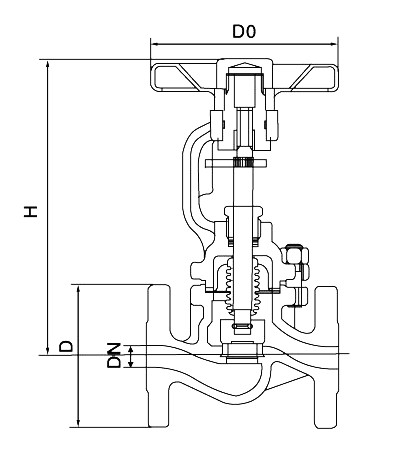

J41H法兰截止阀连接尺寸1.6Mpa

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

J41H法兰截止阀连接尺寸2.5Mpa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600
