H74W薄型对夹止回阀

产品简介

H74W薄型对夹止回阀产品说明产品型号：H74W/H公称通径：DN50-DN600公称压力：1.0MPa-4.0MPa、10K、150LB-600LB

产品型号：H74W

浏览次数：

产品咨询 0510-83121633

product

产品展示

tel-phone

0510-83121633

查看全部

News Center

新闻中心

详细介绍在线留言

H74W薄型对夹止回阀产品说明

产品型号：H74W/H

公称通径：DN50-DN600

公称压力：1.0MPa-4.0MPa、10K、150LB-600LB

适用介质：水、气、油

适用温度：-20℃-425℃

阀体材质：碳钢、不锈钢等

H74W薄型对夹止回阀设计标准

设计标准	GB/T12221、API6D、API594
结构长度标准	GB/T9113、JB/T79、ASME B16.5、ASME B16.47
检验与试验标准	JB/T9092、GB/T13927、API598、API6D

H74W薄型对夹止回阀主要零件材料

部件名称	材质
阀体	WCB、304、316、316L
"O"型密封圈	丁腈橡胶、氟橡胶
阀板	304、316、316L
"O"型密封圈	丁腈橡胶、氟橡胶
吊钩	304
小压盖	304、316、316L
弹簧轴	304、316、316L
开槽半沉头螺钉	304、316、316L
大压盖	304、316、316L
开槽半沉头螺钉	304、316、316L
弹簧	304、316、316L

H74W薄型对夹止回阀主要技术参数:

型号	公称压力PN(mm)	试验压力 PS(Mpa)		适用温度℃		适用介质
型号	公称压力PN(mm)	壳体	密封	硬密封	软密封	油、水、酸碱等液体
H74-10	1.0	1.5	1.1	≤400	≤120 (最高≤250)
H74-16	1.6	2.4	1.76
H74-25	2.5	3.75	2.75
H74-40	4.0	6.0	4.4

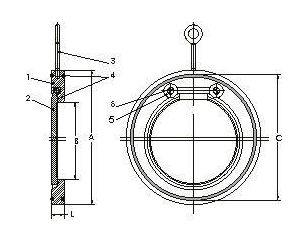

H74W薄型对夹止回阀主要外形连接尺寸

公称通径 DN(mm)	尺寸
	d	L		D
	d	-	-	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	286	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	631
600	482	70	90	698	737	734	750
