针型阀
内外螺纹针型阀
产品简介
News Center
新闻中心产品型号：J21W
公称通径:DN6~DN25
公称压力:≤10000Psi
适用温度:-29℃～+538℃
适用介质：油，水，气和其他腐蚀性或腐蚀性介质
连接形式: 内外螺纹连接(NPT,G,Rc,Rp)
结构特征: 锥螺纹密封

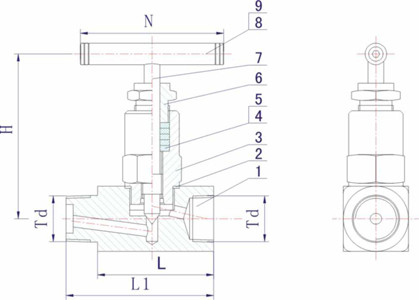

零件名称 | 材质 |
阀体 | 20# A105 SS304 SS304L SS316 SS316L |
阀盖垫片 | 紫铜PTFE |
阀盖 | 20# A105 SS304 SS304L SS316 SS316L |
填料垫 | PTFE 柔性石墨 金属盘根 |
填料 | PTFE 柔性石墨 |
填料压盖 | 20# A105 SS304 SS304L SS316 SS316L |
阀杆 | 20# A105 SS304 SS304L SS316 SS316L |
手柄 | 20# A105 SS304 SS304L SS316 SS316L |
内六角螺钉 | 20# A105 SS304 SS304L SS316 SS316L |
型号 | 公称压力（MPa） | 试验压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | ||
壳体 | 密封（液） | 密封（气） | |||||
J21W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等 |
J21W-40P | 4 | 6 | 4.4 | 0.6 | 4 | ||
J21W-160 | 16 | 17.6 | 17.6 | 0.6 | 16 | C≤425℃ | |
J21W-320P | 32 | 48 | 35.2 | 0.6 | 32 | ||
公称通径 | Td | H | L | L1 |
NPT1/4 | 75 | 58 | 75 | 60 |
NPT1/2 | 80 | 62 | 66 | 60 |
NPT3/4 | 80 | 57 | - | 60 |
DN10 | NPT3/8 | 75 | 58 | 78 |
DN15 | NPT1/2 | 77 | 68 | 86 |
