锻钢Y型过滤器产品说明

公称通径：DN15-DN50

公称压力：800LB-1500LB

连接方式：承插焊、螺纹、法兰

阀体材质：A105、LF2、F11、F22、304、304L、316、316

GL61Y锻钢Y型过滤器适合在高压的场合使用，是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

锻钢Y型过滤器设计标准

设计制造	BS5352 MSS SP-118
承插口尺寸	ANSI B16.11，JB/T1751
螺纹端尺寸	ANSI B1.20.1，JB/T7308
对焊端尺寸	ANSI B16.25，JB/T12224
法兰端尺寸	ANSI B16.5，JB79
阀门检查和试验	API 598，GB/T13927，JB/T9092

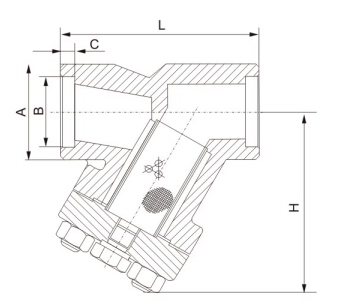

锻钢Y型过滤器连接尺寸

公称通径 (DN)	L	H2	A	B	C
15	100	120	40.5	22.2	9.6
20	100	120	40.5	27.7	12.7
25	120	140	51	34.5	12.7
32	140	130	56	42.6	-
40	140	155	66	49.1	12.7
50	170	198	83	61.1	15.9
65	200	180	90	76.8	-
80	290	230	110	89.8	-
